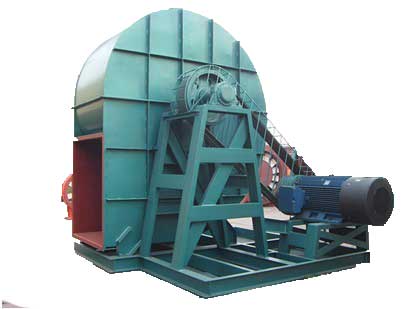

M7-19煤粉離心風機的用途
M7-19型煤粉離心風機主要用于中小型火力發電廠鍋爐制粉系統的強制通風。也可用于輸送無腐蝕、無自燃、無粘性的空氣和氣體，進風溫度70℃。
M7-19煤粉離心風機形式
1、M7-29煤粉離心風機為單吸式，由M7-29No.11、12.5、13、14.5、16、17六種型號組成。
2、M7-29型煤粉離心風機有正轉和逆時針兩種制造形式。從電機一端看，順時針旋轉的葉輪稱為順時針旋轉風機，用“順時針”表示；逆時針旋轉的葉輪稱為逆時針旋轉風機，用“逆時針”表示。
3、風機出風口位置用外殼的出風角度表示。出風角度從0°到225°有16種規格。
M7-19煤粉離心風機結構
煤粉離心風機主要由葉輪、機殼、進風口、傳動組等組成。
1、葉輪：有16片和32片，前彎，葉片、輪罩、圓盤為16Mn，有耐磨層，葉輪無葉片擴壓器，外緣圓周速度最大是 140 m/s。葉輪成型后，靜、動平衡得到糾正，運行平穩。
2、底盤：由兩部分組成，轉子拆卸后可升降，便于維修。蝸殼板部分采用16Mn提高耐磨性，其余部分用普通鋼板焊接形成整體蝸殼。
3、進氣口：改成收斂流線型整體結構，用螺栓固定在機殼進氣側。
4、傳動組：由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼材制成，是表殼整體結構的一部分。它由層壓制成，并用油脂潤滑。
M7-19煤粉離心風機性能參數
|
產品型號 |
轉速 r/min |
序號 |
全壓 Pa |
流量 m³/ h |
電動機 | |
|
型號 |
功率 kW | |||||
|
M7－29№ 11 D |
1450 |
1 |
5099～5217 |
11500～14350 |
Y225S－4 (380V) |
37 |
|
2 |
5246～5178 |
17200～20100 |
Y250M－4 (380V) |
55 | ||
|
3 |
5099～4687 |
23000～28750 |
Y280S－4 (380V) |
75 | ||
|
M7－29№12.5D |
1450 |
1 |
6600～6747 |
16850～21100 |
Y280S－4 (380V) |
75 |
|
2 |
6796～6693 |
25300～29500 |
Y280M－4 (380V) |
90 | ||
|
3 |
6609～6433 |
33500～38000 |
Y315S－4 (380V) |
110 | ||
|
4 |
6061 |
42200 |
Y315M－4 (380V) |
132 | ||
|
M7－29№ 13 D |
1450 |
1 |
7414～7571 |
20000～25000 |
Y280M－4 (380V) |
90 |
|
2 |
7610 |
30000 |
Y315S－4 (380V) |
110 | ||
|
3 |
7512～7414 |
35000～40000 |
Y315M－4 (380V) |
132 | ||
|
4 |
7217 |
45000 |
Y315L1－4 (380V) |
160 | ||
|
5 |
6796 |
50000 |
JS117－4 (380V) |
180 | ||
|
M7－29№14.5D |
1450 |
1 |
8894 |
26300 |
Y315M－4 (380V) |
132 |
|
2 |
9091～9140 |
32900～39490 |
Y315L1－4 (380V) |
160 | ||
|
3 |
9022 |
46100 |
Y315L2－4 (380V) |
200 | ||
|
4 |
8894～8649 |
52650～59200 |
Y355M2－4 (380V) |
250 | ||
|
5 |
8159 |
65900 |
JS127－4 (380V) |
260 | ||
|
M7－29№ 16 D |
1450 |
1 |
10346～10415 |
28500～36800 |
JS117－4 (380V) |
180 |
|
2 |
10571～10493 |
45500～54400 |
Y355M2－4 (380V) |
250 | ||
|
3 |
10277～9905 |
61400～69200 |
Y355L2－4 (380V) |
315 | ||
|
4 |
9610 |
77000 |
Y400－4 (6000V) |
355 | ||
|
M7－29№ 17 D |
1450 |
1 |
11670～12013 |
34300～53800 |
Y355L1－4 (380V) |
280 |
|
2 |
12013 |
63300 |
Y400－4 (6000V) |
355 | ||
|
3 |
11768～11425 |
72800～82300 |
JS148－4 (6000V) |
440 | ||
|
4 |
11032 |
91800 |
JS1410－4 (6000V) |
500
| ||
